简统化定位管人工预配平台
定位管预配,核心的4个参数就是:①各个零部件的铅垂面共面;②各个螺栓紧固扭矩达标及均衡;③各个零部件在管材上尺寸位置;④螺母和开口销尽可能朝向来车方向(来车可见)。由于简统化铝定位管的零部件设计特点,在预配中,难度较大的就是如何保证各个零部件的铅垂面共面。
简统化铝定位管人工预配平台,采用直线轨道+专用精密工装的方式,确保铅垂面共面,方便人员操作。兼容定位管正定位、反定位、锚支管。
定位管预配覆盖零部件4种:定位立柱、支撑连接器(55),定位底座,锚支卡子。
定位管预配包含:定位工装1套,托辊滑台2套,精密滑台工装5套。
特别提醒:电气跳线和铜铝复合垫,必须与定位底座同步安装。
相关参数如下:

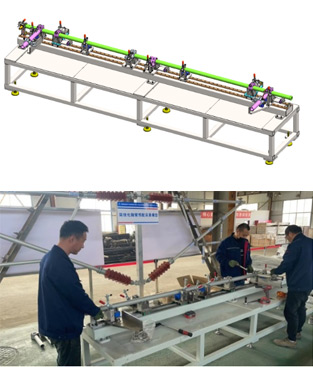

序号 | 主要参数 | 产品图 |
1 | 型号:JWDWG-ZP-JTHL-A | ![]() |
2 | 外形:长4000,宽800,高1020mm | |
3 | 定位管中心距地面高度:840mm | |
4 | 定位管预配长度:4100mm | |
5 | 单地轨,正、反定位、锚支管同台预配 | |
6 | 平台自重:625kg | |
7 | 定位管定位:Φ20孔+定位锥销 | |
8 | 支撑方式:M24重载地脚 | |
9 | 喷涂颜色:RAL7035(灰白) | |
相关业绩:昌景黄江西段、郑济山东段、潍烟、池黄 |
