腕臂预制手动加工平台
腕臂预制手动加工平台,采用半开放式锯切+导轨引导,结构刚性大,切割快速稳定,方便人员操作和维护。配套换型卡具和展开料架后,可进行铝合金腕臂管(Φ70)、定位管(Φ55)、德式腕臂支撑(Φ42)、定位支撑(Φ42)的快速切割,方便实际生产中的应急灵活处置。尤其是德式定位支撑的极短尺寸加工。也可进行简统化铝合金定位立柱的定长切割。
应用锯片自动喷雾润滑,有效降低切割锯片的粘刀和磨损,同时降噪。
扩展应用中,夹持工装换型只需要松紧4个螺栓,即可实现Φ70、Φ55、Φ42三种管径的快速生产变换。一线工人即可轻松操作。
序号 | 主要参数 | 产品图 |

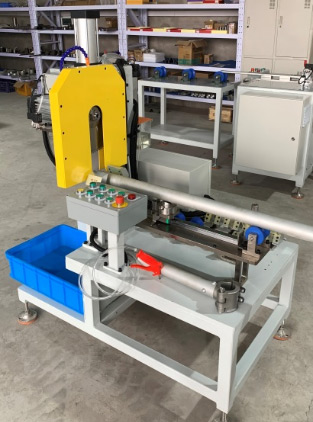

1 | 型号:JWWB-SDJG-A | ![]() |
2 | 外形:长1200,宽1050,高1520mm | |
3 | 管料中心距地面高度:800mm | |
4 | 支撑管切割长度:130mm | |
5 | 平台自重:约315kg | |
6 | 定位立柱定位:Φ55孔标尺定位+气动夹持 | |
7 | 其他管料定位:盒尺定长+气动夹持 | |
8 | 支撑方式:重载地脚 | |
9 | 喷涂颜色:RAL7035(灰白) | |
相关业绩:昌景黄江西段、郑济山东段、潍烟、池黄 |
