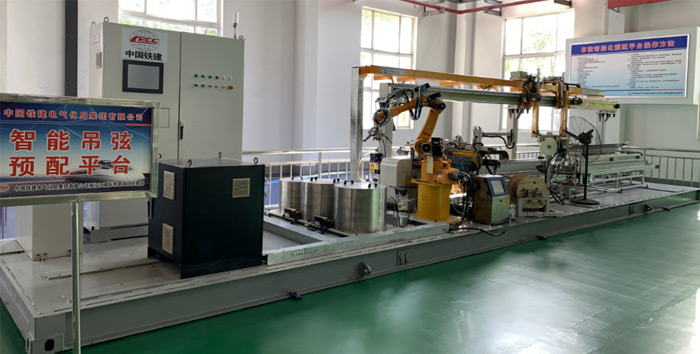

吊弦智能预配平台

1、总体概况

吊弦智能预配平台，铜绞线自动穿线、压接，预配精度<1mm，生产效率2分钟/套，以严格的制造标准保证吊弦的预配质量。

吊弦预配平台采用模块化设计，整体式运输模式，便于客户快速移机。预配平台包括 8 大系统，分别为：操作系统、自动供料系统、6 轴机器人系统、吊弦本体制造系统、在线测量系统(100N 拉力)、自动喷码系统、取料桁架系统、吊弦分组捆包系统。

预配平台可将吊弦数据直接导入工控机，进行智能数据提取。采用上位机通讯控制，配合 6 轴机器人系统、多轴伺服电机控制系统、液压系统、气动系统和大型桁架系统，实现了整体吊弦全自动预制、铜绞线初张力消除、长度在线检测、吊弦编号喷墨打码、自动捆包等智能化预配，同时具备输出相关检测、施工数据等功能。

保证每一根吊弦的检验，吊弦制作数据永久追踪，制作精度全部<±1mm。大大的提升了产品质量和批量作业的稳定性。吊弦制作范围600~2200mm，基本满足了整体吊弦的所有尺寸变化需求。

2、设备各个模块组成

设备采用模块化设计，由操作台、送线模块、断线模块、供料系统、机器人穿线系统、压接模块、分组捆包系统等部分组成。预配数据一键导入，铜绞线自动送线、穿线、断线、压接、成品出料。

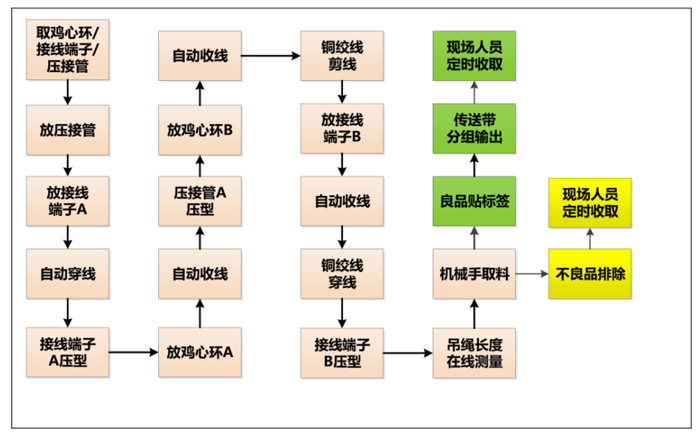

3、设备工作流程
